Productdetails:
|
Productnaam: | Van het Luchtkussen/Turntable van de koppelingsopdringer de Koppelingsluchtkussen | Materiaal: | Rubber |
---|---|---|---|
Toepassing: | XJ750 controleinstallatie | Haven: | Qingdao/Tianjin/Shanghai |
Markeren: | Controle Rig Clutch Pusher Airbag,Controle Rig Turntable Clutch Airbag,Ring Type Clutch Pusher Airbag |

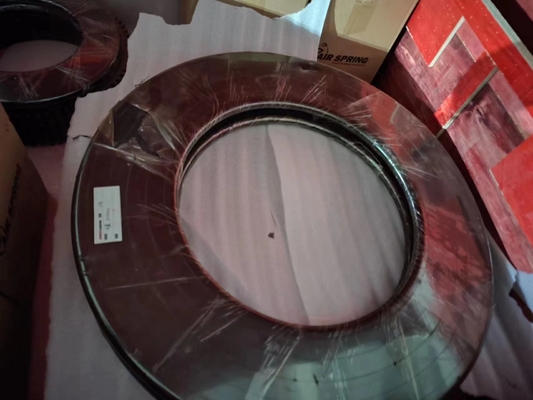

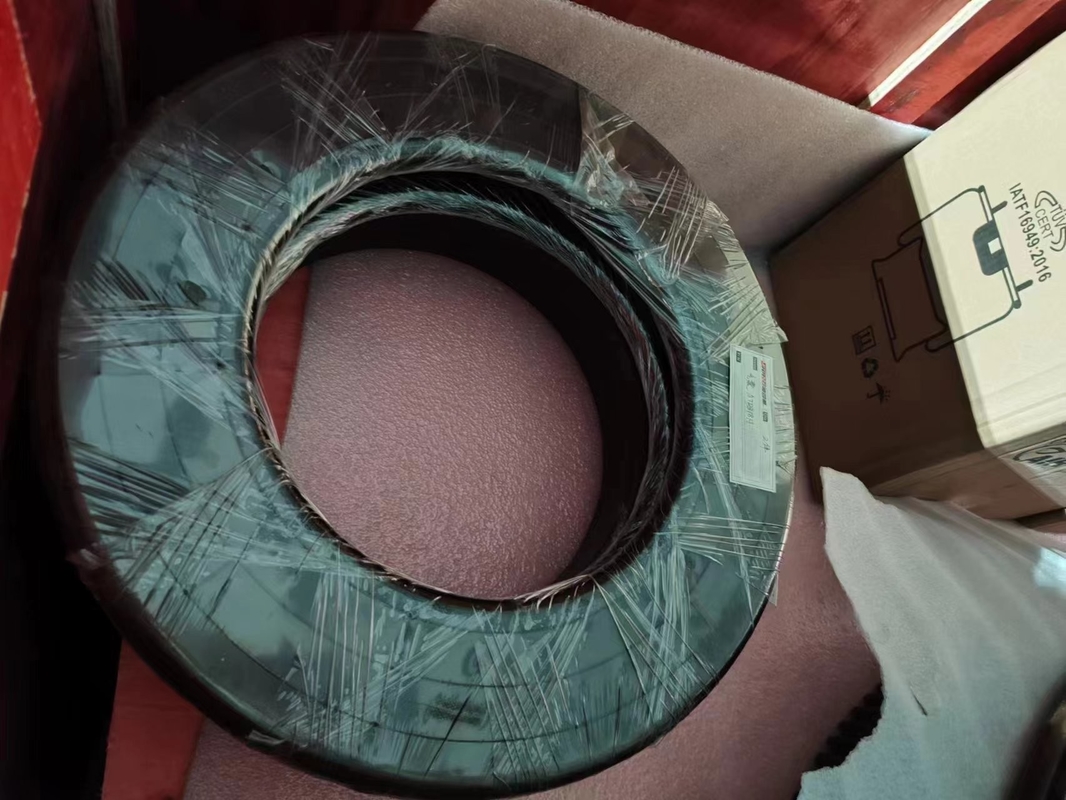

XJ750 van de het Luchtkussendraaischijf van controlerig spare part clutch pusher de Koppelingsluchtkussen
Het Productoverzicht van de schijfkoppeling
ATD-de reekskoppeling is geschikt voor alle zware gelegenheden van de de koppelingsverbinding van de arbeidsvoorwaardenbehoefte, kan het als kraagverbinding twee concentrische schacht worden gebruikt om verschillende zijtransmissie, ook te bereiken geschikt voor installatie op de schacht om dezelfde zijtransmissiemacht te bereiken, kan meer hoge snelheidskoppeling direct met de motor worden verbonden.
Op het gebied van het boren en productiemateriaal, ATD-koppeling van de reeks wordt de duwende schijf hoofdzakelijk gebruikt voor controleinstallatie, van de installatiekruk koppeling en transmissiedoos, kettingsdoos en andere koppeling van transmissiedelen.
ATD-de de schijfkoppeling wordt van de reeksduw wijd gebruikt in machtstransmissie van divers industrieel materiaal, zoals bouwmachines, booreiland, controleinstallatie, kruk, enz., grootte van 8 „aan 60“, dynamische torsie van 630N.m tot 976,200N.m.
Productkenmerken
ATD-van de de schijfkoppeling van de reeksduw groot de wrijvinggebied, stabiele aanvang. Het ontwerp van het multi-wrijvingpaar kan aan de behoeften van diverse torsies beter voldoen. Het Beltoontypeluchtkussen of het gespleten luchtkussen kan op de koppeling, gemakkelijk onderhoud worden toegepast, zal de droge verrichting van de luchtdruk niet het omringende milieu verontreinigen.
Technische parameter
ATD-van de de schijfkoppeling van de reeksduw gebruikte het productmodellen zijn de algemeen: ATD118H, ATD218H, ATD318H, ATD124H, ATD224H, ATD324H, ATD327, ATD330H, ATD236, ENZ.
Model | OD | Lengte | De Grootte van het schachtgat (m) | Geschatte Torsie (NM) | Maximumt/min | ||
mm | mm | Mini. | Max. | 0.55MPa | 0.7MPa | T/min | |
ATD111 | 365 | 105 | 35 | 110 | 1400 | 1778 | 2600 |
ATD211 | 365 | 135 | 35 | 110 | 2800 | 3556 | 2600 |
ATD311 | 365 | 170 | 35 | 110 | 4200 | 5334 | 2600 |
ATD114H | 445 | 130 | 40 | 120 | 3000 | 3810 | 2100 |
ATD214H | 445 | 170 | 40 | 120 | 6000 | 7620 | 2100 |
ATD314H | 445 | 205 | 40 | 120 | 9000 | 11430 | 2100 |
ATD116 | 510 | 130 | 45 | 120 | 3400 | 4318 | 1900 |
ATD216 | 510 | 170 | 45 | 120 | 6800 | 8636 | 1900 |
ATD316 | 510 | 205 | 45 | 120 | 10200 | 12954 | 1900 |
ATD118H | 560 | 145 | 55 | 140 | 7000 | 8890 | 1700 |
ATD218H | 560 | 185 | 55 | 140 | 14000 | 17780 | 1700 |
ATD318H | 560 | 220 | 55 | 140 | 21000 | 26670 | 1700 |
ATD121 | 635 | 165 | 65 | 165 | 8200 | 10414 | 1500 |
ATD221 | 635 | 210 | 65 | 165 | 16400 | 20828 | 1500 |
ATD321 | 635 | 257 | 65 | 165 | 24600 | 31242 | 1500 |
ATD124H | 710 | 170 | 75 | 175 | 17500 | 22225 | 1300 |
ATD224H | 710 | 215 | 75 | 175 | 35000 | 44450 | 1300 |
ATD324H | 710 | 265 | 75 | 175 | 52500 | 66675 | 1300 |
ATD227 | 790 | 220 | 125 | 200 | 31000 | 39370 | 1200 |
ATD327 | 790 | 270 | 125 | 200 | 46500 | 59055 | 1200 |
ATD230H | 865 | 260 | 90 | 245 | 59000 | 74930 | 1100 |
ATD330H | 865 | 325 | 90 | 245 | 88500 | 112395 | 1100 |
ATD236 | 1040 | 300 | 150 | 245 | 91000 | 115570 | 900 |
ATD336 | 1040 | 375 | 150 | 245 | 136500 | 173355 | 900 |
ATD242 | 1250 | 290 | 175 | 320 | 130000 | 165100 | 700 |
ATD342 | 1250 | 360 | 175 | 320 | 195000 | 247650 | 700 |
ATD248 | 1420 | 330 | 200 | 355 | 240000 | 304800 | 650 |
ATD348 | 1420 | 400 | 200 | 355 | 360000 | 457200 | 650 |
