Productdetails:
|
| Productnaam: | Drawworks | Certificaat: | API |
|---|---|---|---|
| Testrapport: | Verstrek | COC: | Verstrek |
| Voorwaarde: | Gloednieuw | Toepassing: | Olieveldboring |
| Markeren: | De installatie van de olieveldboring drawworks,JC40D installatie drawworks,JC50D drawworks in het boren |
||

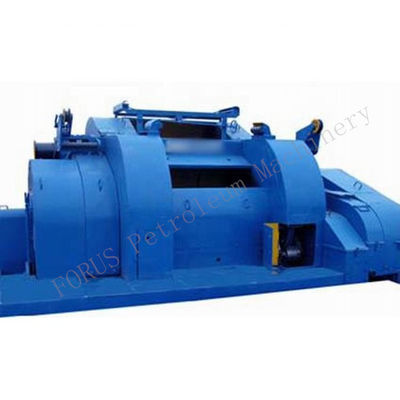

Boorrig components drilling equipment drawworks API Standard
Productomschrijving:
Drawworks is de kerncomponent van de boringsinstallatie, en voor het voeden van boringshulpmiddelen, het opheffen van en het verminderen van masten, overhalen hoofdzakelijk gebruikt en
leegmakende boorpijpen, en lopende omhulsels.
Ontworpen en vervaardigd volgens de normen van API Spec 4F.
Ontwerpeigenschappen van mechanische krukken:
A: Alle lagers zijn rollagers. De schacht van de kruk wordt gemaakt van legeringsstaal.
B: De gedwongen gesmeerde kettingen worden gebruikt, met hoge transmissieprecisie en met hoge weerstand.
C: De kruktrommel heeft groeven. De geventileerde luchtkoppelingen maken omhoog de hoge en lage einden.
D: Het gedwongen koelen van de remtrommel (remschijf) met doorgevend water.
E: De oppervlakte van de kruk wordt behandeld door middenfrequentie te doven, die duurzaam is.
F: Het profiel van de tandtand wordt behandeld door middenfrequentie te doven.
Technische Parameters:
| SPECIFICATIES VOOR DRAWWORKS | ||||
| Model | JC40D | JC50D | JC70D | JC90D |
| Nominale het Boren Diepte (“ DP 4.1/2), m (voet) | 2,500-4,000 8,200-13,000 |
3,500-5,000 11,480-16,000 |
4,500-7,000 14,760-23,000 |
6,000-9,000 19,685-30,000 |
| Geschatte Inputmacht, kW (HP) | 735 (1.000) | 1,100 (1.500) | 1,470 (2.000) | 2,210 (3.000) |
| Motor (Qty.x-Macht) | 1x580 (1x778) | 2x800 (2x1,073) | 2x800 (2x1,073) | 3x800 (3x1,073) |
| Dia. Van Telefoonlijn, mm (binnen) | 32 (1.1/4) | 35 (1.3/8) | 38 (1.1/2) | 45 (1.3/4) |
| Max.Pull van Fastline, kN | 275 | 340 | 485 | 630 |
| Trommel (Dia. x Lengte, mm (binnen)) | 640x1,139 (25.1/4x44.7/8) | 685x1,138 (27x44.7/8) | 770x1.361 (30x53.5/8) | 914x1,556 (36x61.1/4) |
|
Remschijf (Dia. x Breedte), mm (binnen) |
1,500x40 (59x1.1/2) | 1,600x76 (63x3) | 1,600x76 (63x3) | 1,600x76 (63x3) |
