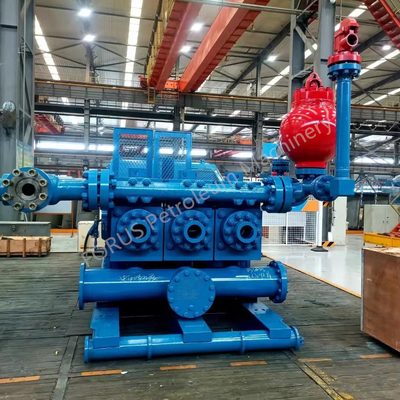

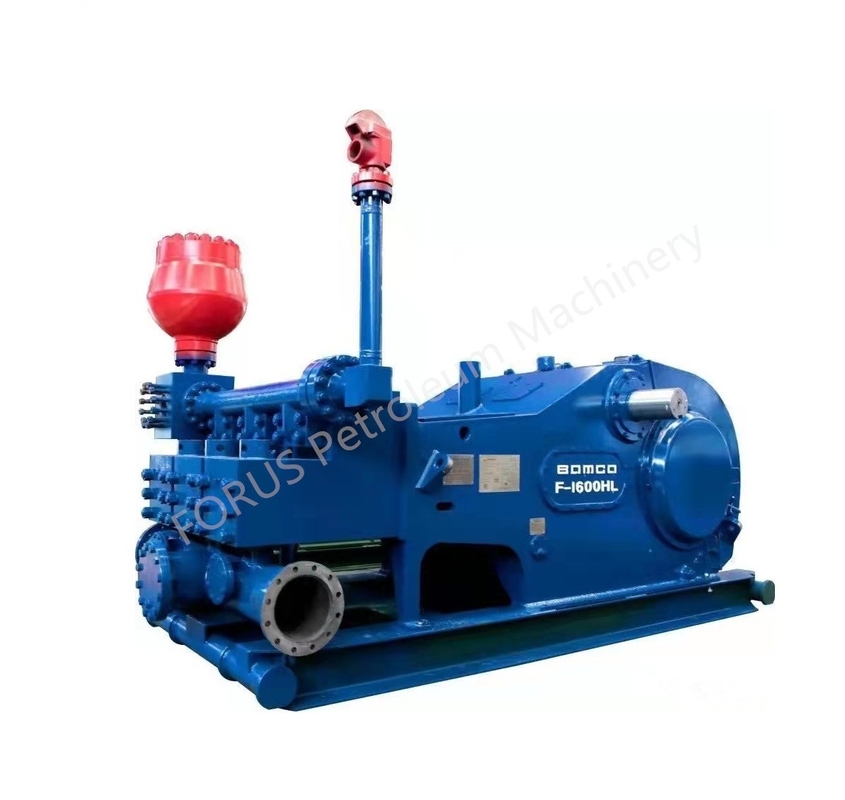

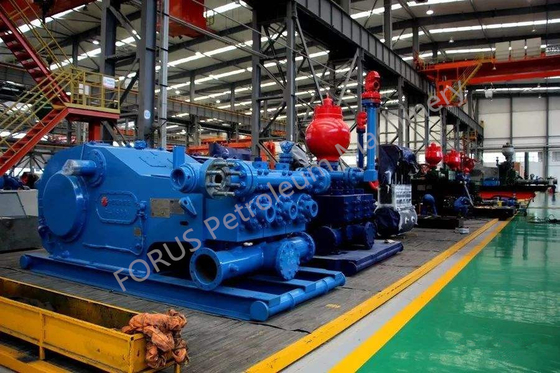

De Pomp van de boringsmodder voor van de de Modderpomp van BOMCO F-1600HL API 7K Norm
De functie van de modderpomp
Bij het boren van olie en aardgasputten, wordt het gebruikt aan de vloeistofmodder van de pompboring om het te maken voor effect doorgeven en stromen. Volgens het belang van zijn
het werk, wordt het vergeleken bij het hart van de boringsinstallatie.
De modderomloop is een zeer belangrijke verrichting in het roterende het boren proces, en zijn hoofdfuncties zijn als volgt:
1. Verwijder knipsels goed uit de bodem van en draag hen aan de oppervlakte door de ringvormige ruimte.
2. Maak moddercake op de putmuur om de putmuur te verhinderen in te storten.
3. Het saldo of controleert de druk van olie, gas en waterlagen in de geboorde goed sectie om uitbarsting te verhinderen.
4. Downhole van handvat complexe situaties. Als de bodem van de barst wordt ontmoet, wordt het stoppende materiaal gepompt, en wanneer de boor wordt geplakt,
de ruwe olie en de diesel worden gepompt om geplakt vrij te geven.
5. Koel het boorbeetje en smeer het roterende boorkoord.
F1600 de Technische Parameter van de Modderpomp
| Type |
De horizontale Triplex Enige Pomp van de Acterenzuiger |
Toesteltype |
Visgraat |
| Geschatte Macht, HP (kW) |
1600(1193) |
Toestelverhouding |
4.206:1 |
| Geschatte Pompsnelheid, SPM |
120 |
Maximumvoeringsgrootte door Slaglengte, duim (mm) |
7 " ×12“ (180×305) |
| Zuigingsverbinding, duim |
12 |
Kleppot |
API#7 |
| Lossingsflens, duim |
5 |
Dia van de pignonschacht. In (mm) |
81/2“ (215.9mm) |
| Benaderend Gewicht, Ibs (kg) |
54660(24791) |
| Sleutel binnen (mm) |
2×2 (50.8×50.8) |
| Motormacht |
55Kw |
Prestaties
| Slag S/Minute |
Machtsclassificatie |
Voeringsgrootte. Mm-Drukclassificatie. Mpa (psi) |
| 180 |
170 |
160 |
150 |
140 |
130 |
| 23.19 |
3365 |
25.99 |
3770 |
29.34 |
4255 |
33.39 |
4840 |
34.47 |
5000 |
34.5 |
5000 |
| KW |
HP |
Verplaatsing L/S (GPM) |
| 130 |
1193 |
1600 |
46.31 |
41.31 |
36.59 |
32.16 |
28.02 |
26.3 |
| 120 |
1101 |
1477 |
42.75 |
38.13 |
33.78 |
29.69 |
25.86 |
24.27 |
| 110 |
1010 |
1354 |
39.19 |
34.95 |
30.96 |
27.21 |
23.71 |
22.25 |
| 100 |
918 |
1231 |
35.63 |
31.78 |
28.15 |
24.74 |
21.55 |
20.23 |
| 90 |
826 |
1108 |
32.06 |
28.6 |
25.33 |
22.27 |
19.4 |
18.21 |
| 1 |
|
|
0,3878 |
0,3459 |
0,3064 |
0,2693 |
0,2346 |
0,2023 |
Leveringsmerk
BOMCO: F-500, F-800, F-1000, F-1300, F-1600, F-1600HL, F-2200HL
HONGHUA: HHF-500, HHF-1000, HHF-1300, HHF-1600, HHF-1600HL, HHF-2200HL
RONGSHENG: RS-F500, RS-F800, RS-F1000, RS-F1300, RS-F1600
LS: 3NB-1300C, 3NB-1000, 3NB-1000C, 3NB-800
ITECO: T-500, T-800, T-1000, T-1600
Oliebron: A-350-PT, A-650-PT, A-850-PT, A-1100-PT, A-1400-PT, A-1700-PT
WEATHERFORD: MP-5, MP-8, MP-10, MP-13, MP-16
NATIONAAL: 7-p-50, 8-p-80, 9-p-100, 10-p-130, 12-p-160, 14-p-220, c-250, c-350, k-380, k-500-a, k-700
EMSCO: F-350, F-500, F-650, F-800, F-1000, FA-1300, FA-1600, FB-1300, FB-1600, FC-1600, FC-2200, F-D-1000, F-D-1600
GARDNER DENVER: PZ-7, PZ-8, PZ-9, PZ-10, PZ-11
