1Hoofddoel en toepassing
Plaatpoortklep wordt gebruikt voor het doorgeven/stoppen van de regelleiding en de andere media waarvan de nominale werkdruk 70 MPa is, vol borststuk vereist 103 mm, werktemperatuurbereik is -29°C~+ 121°C,en welke media petroleum omvatten, aardgas en andere materialen in zuur en niet-zuur milieu
2.Technologische specificatie
a. Productuitvoeringsstandaard: API SPEC 6A-specificatie van de putkop en X-mas assy.
b. Nominale werkdruk: 70 MPa (10000 PSI)
c. Nominale boor: 103 mm (4 1/16 inch)
d. Hydraulische oliedruk: 10,5 MPa
e. Nominale temperatuur: LU
f. Materiaalniveau: DD
g. Productspecificatieniveau: PSL 3
h. Prestatievereiste niveau: PR1

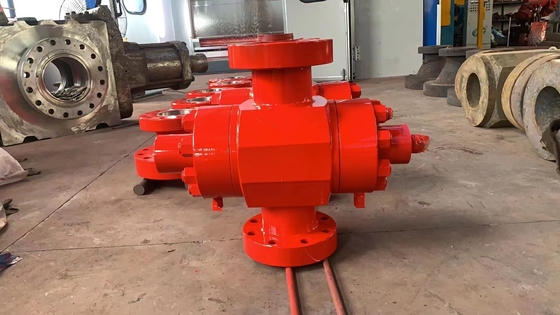

3.Structuur kenmerk

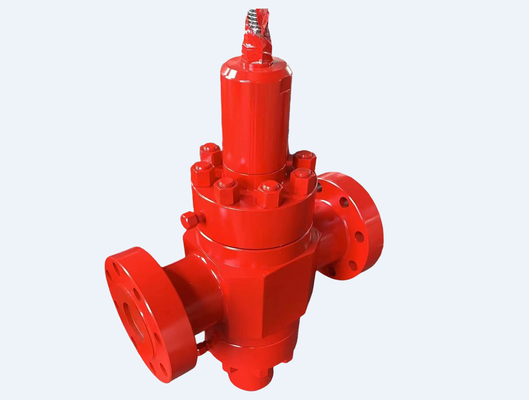

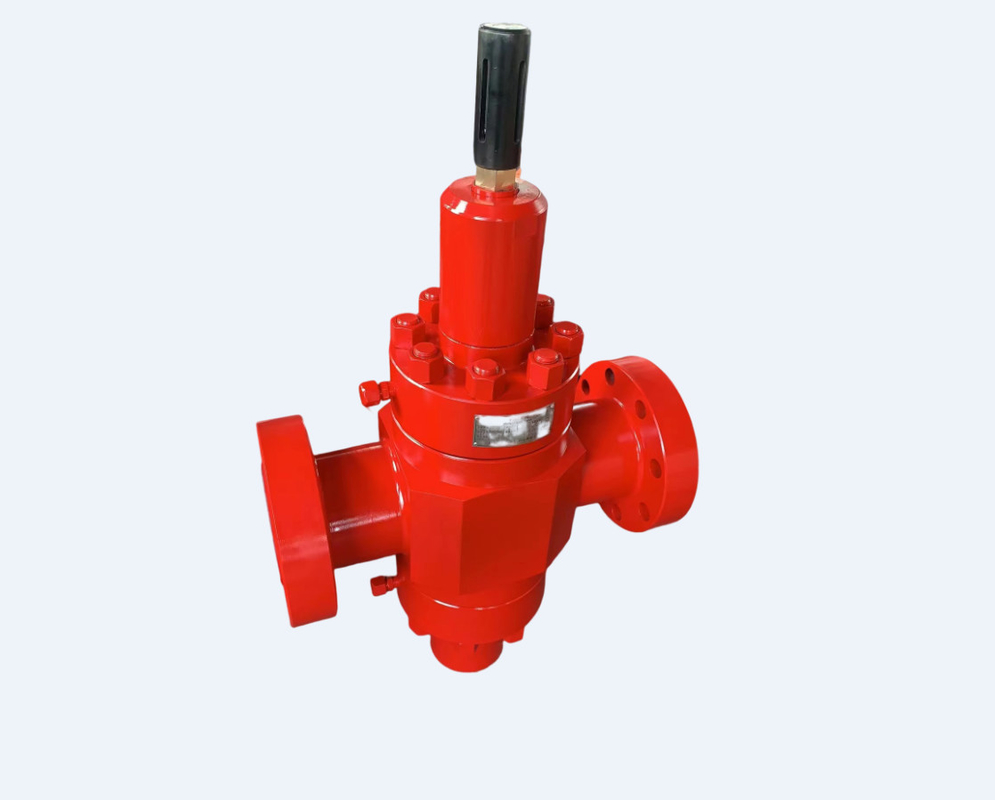

3.1 De klep is een opstapende klep van de klepplaat, bestaande uit kleplichaam, klepstoel, golfveer, klepplaat, klepstam, klepkap, klepnoot, verpakkingsdichtingen, enz. (zie bijgevoegde tekening)
3.2Alle onderdelen (oppervlak vochtig) van de klep zijn gemaakt van legerd staal of roestvrij staal, die aan de door de technische specificatie vastgestelde statusvereisten kunnen voldoen.
3.3 De klepstoel heeft een drijvende afdichting, waardoor de klepstoel nauw met de klepplaat wordt verbonden, zodat de klepholte vol is met een optimale afdichting.De afdichtingsoppervlakken van de klepplaat en de klepstoel worden behandeld met gelast nikkelbasiscarbide met een hardheid van 45~62 HRC, die een hoge hardheid hebben tegen slijtage en slijtage om de levensduur van de kleppen te verlengen.
3.4 De verpakkingsvuller is van het type "mouth" en kan bij een nominale druk en een hoge druk effectief worden verzegeld.

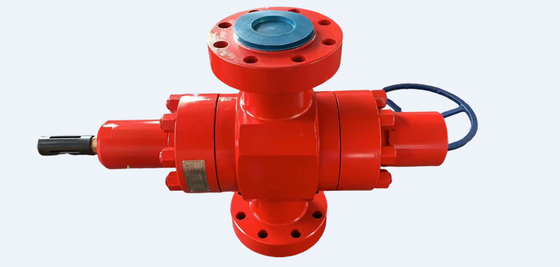

3.5. Nadat de klep is aangesloten op de hydraulische besturingsleiding,de positie van de oliecilinder wordt geduwd om op en neer te bewegen door contact met de vloeistof druk zodat de klep-stam heeft gesynchroniseerde beweging met de klepplaatWanneer de positie omhoog beweegt, beweegt de indicatorstaaf ermee omhoog, de klep gaat om open te gaan, anders gaat de klep om dicht te gaan.
4. opslag, transport en onderhoud. .
4.1.De klep dient in een droge en luchtige ruimte te worden bewaard en het gaatje te sluiten om de klep dicht te maken.
4.2Bij opslag dient het aangesloten uiteinde met olie te worden geverfd om het tegen roest en vervuiling te beschermen.
4.3. vóór levering, in de klepholte is vol van hoge druk afdichtingsvet; na gebruik, tot vele malen opening/sluiting of een beetje lek op het afdichtingsoppervlak,het afdichtingsvet moet in de kleppenholte worden geïnjecteerd door het afdichten van het afdichtingsvet in de injectklep van de klepkapAls nodig, schroef de moeren van het afdichten-vet injectie klep los, en verbind de hoge druk afdichten vet injectie pistool voor het injecteren van afdichten vet in de klep holte, dan schroef de moer.
4.4 De klep wordt gebruikt voor het openen/sluiten van een stromend medium. Tijdens het gebruik moet de klep op volledig open of volledig dicht blijven, het is verboden deze te gebruiken voor de stroomregulatie,anderszins van invloed zijn op de afdichtingseigenschappen en de levensduur van de kleppen.
5. Drukonderzoek en installatie
5.1Voor de levering van de klep,103De hydraulische drukproeven van 0,5 MPa zijn tweemaal uitgevoerd.
a..Procedure van de testdruk: beide uiteinden worden drie keer apart getest, de stand-updruktijd is niet minder dan 3 min bij de eerste test;de stand-up druktijd is niet lager dan 15 min bij de tweede en derde keer"Er mag geen lekken of onttrekkingen optreden tijdens de stand-up druk.
5.3 Als klepverbinding met de pijpleiding kan aan het einde van de klep een BX155-ringdichtingspakking worden geplaatst, waarbij een paar flenzen met bouten en moeren worden verbonden, die moeten worden geschroefd;en twee stukken van 1 "hydraulische leiding van de hydraulische bedieningstafel zal veilig worden verbonden met het bovenste gat en het onderste gat in de zijkant van de hydro-cilinder, zodat de klep kan openen/sluiten.
6. Reparatie
6.1. Er is een beetje lek tussen een paar afdichtingen van de klep schijf en de klep zit, wanneer het afdichten vet zal worden geïnjecteerd in de klep holte door het afdichten vet injecterende klep, als falen,het afdichtingsoppervlak kan gekrast of versleten zijnDe renovatie zal plaatsvinden onder de vorm van gevel en grond.
6.2Als er een lek op de klepstam of op de verpakkingsvuller van de balansstam verschijnt, moet de vuller worden vervangen.
